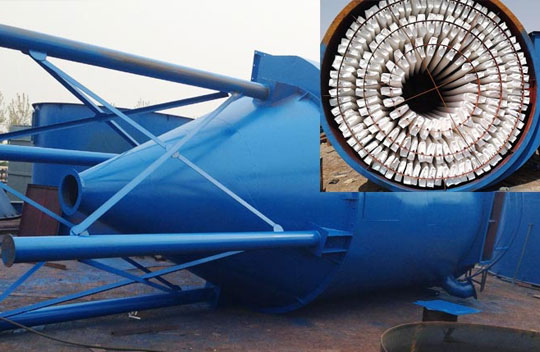

ZC-Ⅱ/Ⅲ机械回转反吹扁袋除尘器

ZC-Ⅱ/Ⅲ机械回转反吹扁袋除尘器


ZC-Ⅱ/Ⅲ机械回转反吹扁袋除尘器工作原理:

  ZC-Ⅱ/Ⅲ机械回转反吹扁袋除尘器过滤工况—含尘气流由切向进入过滤室上部空间,由於入口为蜗壳型。大颗粒及凝聚尘粒在离心力作用下沿筒壁旋落灰斗。小颗粒尘弥散于过滤室袋间空隙从而被滤袋阻留。粘附在滤袋外层,净化空气透过滤壁经花板上滤袋导口汇集于清洁室,由通风机吸出而排放于大气中。

  再生工况—随着过滤工况的进行,阻留粉尘逐渐增厚因而滤袋阻力逐渐增加。当达到反吹风控制阻力上限的时候,根据需要可以手动开启反吹风机,也可由差压变送器发出讯号自动启动反吹风机及反吹风旋臂传动机构进行反吹。自控装置我公司也可以配套提供。具有足够动量的反吹风气流由旋臂喷口吹入滤袋导口,阻挡过滤气流并改变袋内压力工况,引起滤袋实质性振击,抖落积尘。旋臂分圈逐个反吹。当滤袋阻力降到下限的时候,反吹风机构手动关闭或自动停止工作,为节约反吹风机动力,减少反吹风量对于三、四圈(即144ZC—Ⅱ 20ZC—型)布袋除尘器设有分圈反吹机构使每次只反吹一个滤袋。

构造及工作原理:

  它由以下四部分组成:(详见基本结构图1)

  1.上箱体:包括除尘器盖,旋转揭盖装置、清洁室、换袋入孔、观察孔、出气口。

  2.中箱体:包括花板、滤袋、滤袋框架、滤袋导口、过滤室筒体、进气口、入孔门。

  3.下箱体:包括定位支承架、灰斗、星形卸灰阀、支座。

  4.反吹风清灰机构:包括旋臂、喷口、分圈反吹机构、循环风管、反吹风管、反吹风机、旋臂减速机构。

  反吹风旋臂由置于顶盖上的减速器驱动,反吹风机落地安装,通过中心管与旋臂连接对于三、四圈布置的滤袋,旋臂设分圈反吹装置。
