LCPM-Gs/a离线侧喷脉冲袋除尘器

LCPM-Gs/a离线侧喷脉冲袋除尘器


一、产品概述

  LCPM型系列脉冲袋式除尘器是在粉尘处理量大、浓度高的需求,通过有关院、校、所的技术合作研制开发成功的专有技术产品。该产品的主要特点:

  1、采用目前国际上先进的离线三状态(过滤、清灰、静止)清灰方式,从而清灰干净可靠,避免了清灰的“再吸附”现象。

  2、对关键影响主性能的元件如脉冲阀,采用进口件,其易损件膜片的使用寿命超过100万次,连续运行可确保四年以上。

  3、采用分室喷对清灰技术(气箱脉冲),一个脉冲阀要同时喷吹一室(每室的滤袋数量有32、64、96、128四种规格系列),所以较普通的高压脉冲除尘器1个阀喷吹6条袋,可减少脉冲阀数量6-20倍。

  4、设计了预收尘机构,不但克服了粉尘直接冲刷磨损滤袋,而且可以处理高浓度,允许入口浓度高达1000g/Nm3

  5、脉冲阀三状态清灰机构采用单片机自动控制。并兼有定阻或定时或手动三种控制方式任选。

该产品适用范围广泛,主要用于建材行业如水泥厂的破碎、包装、库顶、蓖式冷却机和各种磨机的收尘系统。即使对带O-sepa选粉机的含尘浓度高达1000g/Nm3 粉磨收尘系统也只要直接选用本LCPM-G系列产品,而不再需要另行设置旋风除尘器的初级除尘,即节省了成本,又减少了占地面积和系统设备阻力。同时还可以用于冶金行业,机械铸造行业等工矿企业中工业性粉尘的净化和收尘。

二、设备构造

  本除尘器有上箱体、中箱体、下箱及灰斗,排灰装置、梯子平台、脉冲清灰装置六大部分组成。

   (1)、上箱体包括滤袋可掀的小揭盖、贮气包、脉冲阀、提升阀。

   (2)、中箱体包括滤袋、笼骨、进排风管。

   (3)、下箱及灰斗包括立柱、灰斗、检修孔。

   (4)、排灰装置包括螺旋输送机、卸灰阀。

   (5)、梯子平台包括直爬梯及检修平台栏杆。

   (6)、脉动清灰装置包括具备定阻或定时手动的三种控制方式的控制柜。

三、工作原理

    本设备在系统主风机的作用下,含尘气体从除尘器的进风口,进入除尘器的预收尘室,含尘气流在挡流板碰击下气流便转向流入灰斗。同时,流速减慢,在惯性及粉尘的自重作用下,较粗颗粒粉尘直接落入灰斗并从排灰机构卸出,起到了预收尘的作用;其它较轻细粉尘随气流向上吸附在滤袋的外表面上,过滤后干净的气体透过滤袋进入上箱体并汇集出风管排出。(对于小规格32袋系列的产品其进风口设置在灰斗上,原理同上)。

   随着过滤工况持续,积聚在滤袋外表面的粉尘将越积越多,相应就会增加设备的运行阻力,为了确保系统的正常运行,除尘器阻力应维持在限定的1200-1600Pa范围内,当超过此限定范围,应由脉冲自动控制器通过定阻或定时或手动发出指令,进行三状态清灰。

  该脉冲除尘器的关键技术是采用循环的分室离线清灰方式.其清灰过程是先切断某一室的净气出口通道,使其处于无气流通过的状态,然后进行脉冲清灰,清灰后再经若干秒钟的自然沉降时间后,再打开该室的净气出口通道,不但清灰干净,而且,避免了喷吹清灰后产生的粉尘二次飞扬,如些逐室循环清灰。

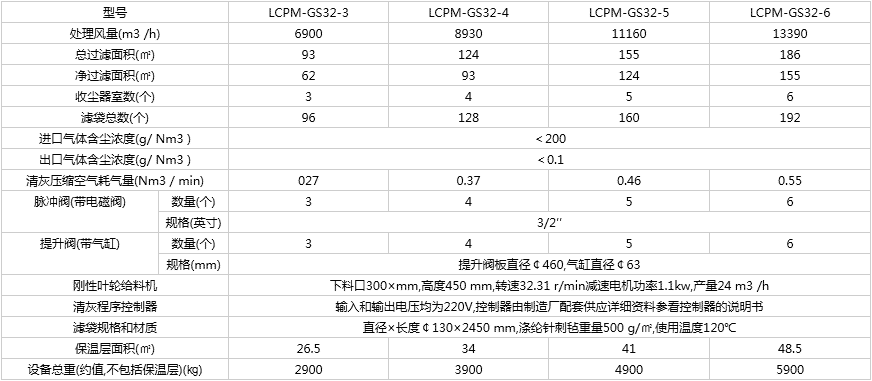

二、LCPM-G/S/A型离线侧喷脉冲袋式除尘器技术性能



说明:(1)设备阻力:0~1.1KPa (2)除尘效率:99.6%(2)漏风率:≤3% (4)耗气量0.48m3/min(喷吹间隔以15S为基础)
