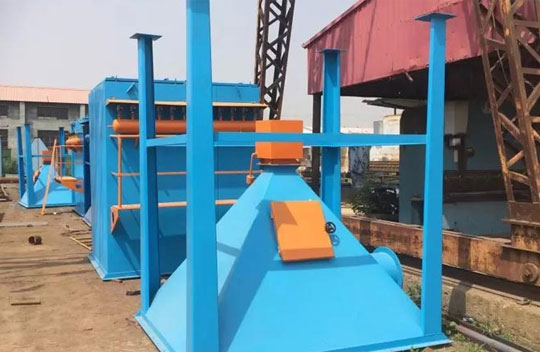

DMC(SD)型脉喷单机袋除尘器

DMC(SD)型脉喷单机袋除尘器


一、产品简介

  DMC(SD)型脉喷单机袋除尘器采用高压(0.5~0.7MPa)大流量脉冲阀逐条滤袋喷吹清灰的技术,与国内其它单机相比,具有清灰动能大,清灰效率高的特点。并且体积小,重量轻结构简单紧凑、安装容易,维护方便(外滤式),广泛用于建材、冶金、矿山、化工、煤炭、非金属矿超细粉加工等行业含尘气体净化处理系统,是环保除尘的理想设备。

  本系列除尘器暂时有六个规格,每种规格又可分为标准带灰斗式A型和敞开法兰式(无灰斗)B型二种。其结构主要由过滤室、滤袋、净气室、灰斗、卸灰阀、脉冲喷吹装置、电控箱等组成,箱体全部采用焊接结构,检修门用泡沫橡胶条密封,确保除尘器严密不漏风。

二、工作原理

  含尘气体由进气口进入灰斗、式通过敞开法兰口进入滤袋室,含尘气体透过滤袋过滤为净气进入净气室,再经净气室排气口,由风机排走。粉尘积附在滤袋的外表面,且不断增加,使袋除尘器的阻力不断上升,为使设备阻力不超过1200Pa,袋除尘吕能断续工作,需定期清除滤袋上粉尘。

三、除尘器选型

  该单机有32、48、64、80、96、112六种规格分为两种安装形式,以满足不同场合的使用要求,具体型号说明如下:

  DMC-32(AB)

  D——单机除尘器

  MC——脉喷式

  -32——滤袋条数32条

  (AB)——A:带灰斗和卸灰阀 B:法兰式

四、DMC (SD)型脉喷袋式除尘器基本的结构形式

  DMC 系列喷冲脉冲单机袋式除尘器主要由上下箱体、袋室、检修 门、风机、气包、喷吹系统、灰斗支腿等部分组成。 结构特点:可多侧开门,检修更换滤袋方便,不受空间位置限制。 滤袋材质为涤纶针刺毡。如遇高温时,滤袋材质为玻纤针刺毡或其他 适合的材质。对有特殊要求的场合,也可采用复合滤料。

     清灰是由程序控制器定时顺序起动脉冲阀,使包内压缩空气(0.5~0.7MPa)由喷吹管孔眼喷出(称一次风)通过文氏管诱导数倍于一次风的周围空气 (称二次风),进入滤袋使滤袋在瞬间急剧膨胀,并伴随着气流的反方向作用抖落粉尘,附于袋表的粉尘迅速脱离滤袋落入灰斗(或灰仓),粉尘由卸灰阀排出,达到清灰的目的。

     河北宁泊头环保有限公司通过对美国富乐、日本小野田、丹麦史密斯、德国鲁奇等技术的消化吸收,联系实际的工况参数,采取一厂一设计,一系统一设计,量体裁衣,使收尘技术在我国各行业得到了长足的发展,并取得了丰硕的成果。
