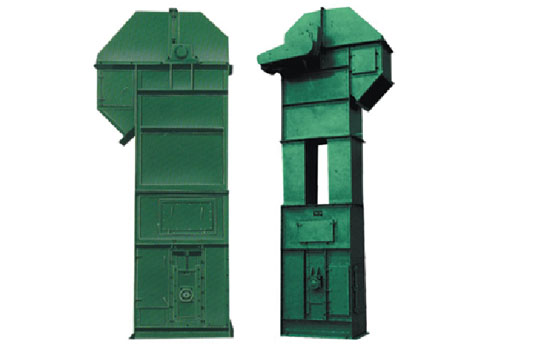

TH系列斗式提升机适用于输送粉状、粒状及小块状的无磨琢及磨琢性小的物料。TH型是一种圆环链斗式提升机采用混合式或重力卸料，挖取式装料。牵引件用优质合金钢高度圆环链。中部机壳分单、双通道两种形式为机内重锤箱恒力自动张紧。链轮采用可换轮缘组合式结构。使用寿命长，轮缘更换工作简便。下部采用重力自动张紧装置，能保持恒定的张紧力，避免打滑或脱链，同时料斗遇到偶然因素引起的卡壳现象时有一定的容让性，能够有效地保护下部轴等部件。该斗式提升机适用于输送堆积密度小于1.5t/m3易于掏取的粉状、粒状、小块状的底磨琢性物料。如煤、水泥、碎石、砂子、化肥、粮食等。TH型斗式提升机用于各种散状物料的垂直输送。适用于输送粉状、粒状、小块状物料，物料温度在250℃以下。
TH型斗式提升机主要特点:
1.维护方便，寿命长。
2.机壳钢板加厚、刚性好。
3.输送物料的温度最高可达250℃。
4.中节机壳具有单通道和双通道两种形式。
5.提升高度运行平稳可靠，噪音小，维护方便。
6.改进机型的提升输送量比普通机型提高30%以上。
7.提升机环链采用低合金钢锻造，并经渗碳淬火处理，具有极高的抗拉强度和耐磨性能。

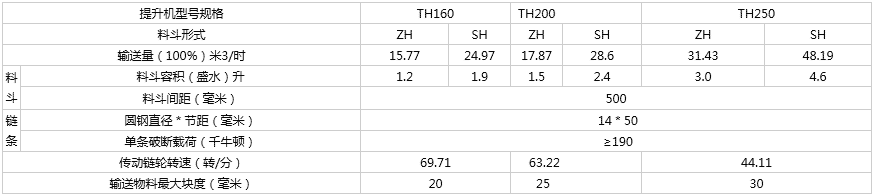

TH型斗式提升机技术参数表:
注释:上表为TH型160、200、250型斗式提升机技术参数表,表中料斗容积为盛水容积,输送量按此斗容计算时为100%填充。
注释:
1.表中斗容为计算斗容,输送量按填充系数0.6计算得出。
2.TH型斗提机料斗用途:
Zh－－中深斗:输送湿粘性物料,如糖、湿细沙等。
Sh－－深斗:输送重的粉状至小块状物料,如水泥、砂、煤等。
3.HL型斗提机料斗用途:
Q－－浅园底料斗:输送潮湿、易结块、难抛出的物料,如湿沙、湿煤等。
S－－深园底料斗:输送干燥的、松散的、易抛出的物料,如水泥、煤块、碎石等。
4.张紧力计算:
G=40+0.232·H
式中:Q－－输送量（t/h） H－－提升高度（mm） G－－张紧力（kg）

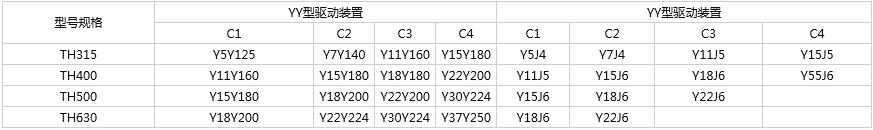

说明:Y5Y125表示Y型电机功率为5.5KW,ZLY125型减速机。
Y11J5表示Y型电机功率11KW,JZQ500型减速机。

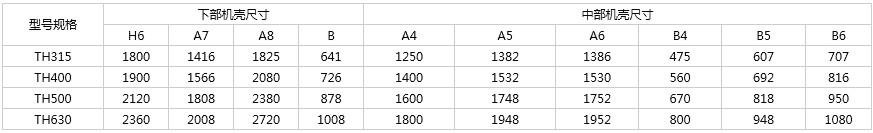

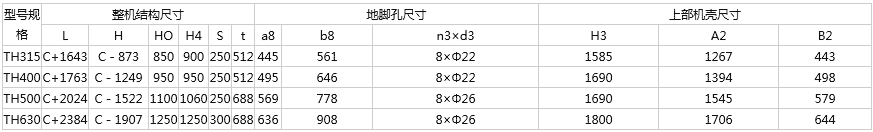

TH型斗式提升机主要尺寸:
